地下水温度液位监测仪

简单易学会，测量稳又准

顾客体验是品质的发声

地下水温水位深度监测设备项目概述

某高原地区需要对高温地热井水温水位进行长期监测，通过水深水位传感器采集地热井液位温度变化，安装在井下，监测站安装液位温度一体显示器，，借助24V供电电源供电方式，使用无纸记录仪将采集数据存储发送，实现液位、温度等的数据的保存、查询功能。支持用户调取数据进行自主应用。

1.1现场现状

地热井介质：高温沸水

井深：150m

温度：150℃以下 设定120℃

地热井周边无电源；

1.2现场需求

• 地热井150m水位的测量；
• 地热井120摄氏度水温监测；
• 可根据被监测水位、温度的上、下限值，自动告警；
• 远程测控24V供电电源；
• 水位水温历史数据无纸记录仪自动保存；
• 提供数据库接口。

1. 设计方案2.1系统概述

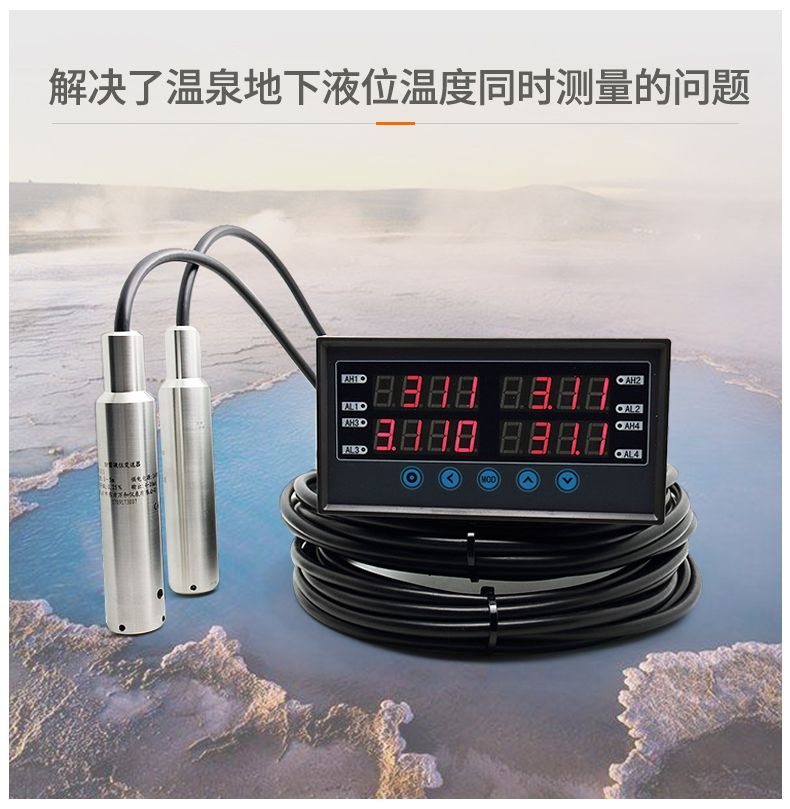

2. 针对恶劣环境水资源监测困难、成本高条件有限，我公司推出一套基于双通道深井水位水温一体显示超低功耗水资源监测系统，本系统主要涉及液位、温度等的监测和数据传输。系统依托成熟的传感器一体监测传感技术，借助时下数字显示表，工作人员可通过液位温度显示器或无纸记录仪存储导出相关数据，该平台能够实现数据的远程监测，并保存数据库，生成多种报表和曲线，方便用户监测地热井的液位、温度等状况。
3. 地下水水位监测系统

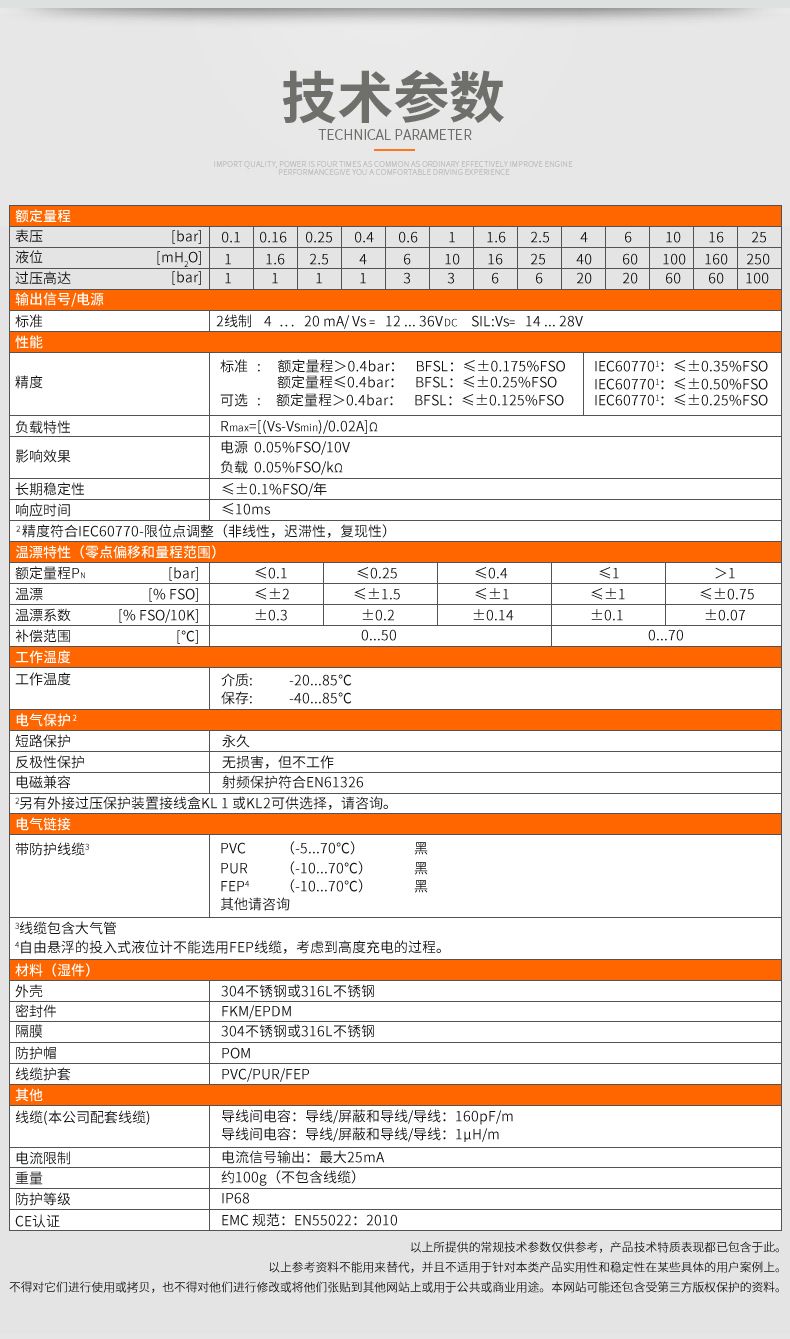

地下水温水位深度监测设备技术参数

测量介质 水及一般非腐蚀性液体

测量范围 0～1米至0～500米

过载压力 2倍满量程

输出信号 4～20mDCA(两线制) 1～5VDC(三线制)

供电电压 9～36VDC

介质温度 -30～+85℃

环境温度 -20～+85℃

储存温度 -40～+90℃

相对湿度 ≤95％(40℃)

上升时间 ≤5毫秒可达90％FS

测量精度 0.5级，0.25级(包括非线性、重复性及迟滞在内的综合误差)

温度漂移 ≤±0.05％FS／℃(温度范围-20～85℃,包括零点和量程的温度影响)

温度补偿 0～70℃

外壳材料 304不锈钢

探头材料 304、316或316L不锈钢

电 源： 85V AC~265V AC，120VDC~380VDC，功耗小于6W

12VDC~36VDC，功耗小于6W

 地下水温度液位监测仪的仪器 免调试，方便测量

WH311地下水监测仪可以帮助用户解决三大问题

地下水位测量-----有它就够了

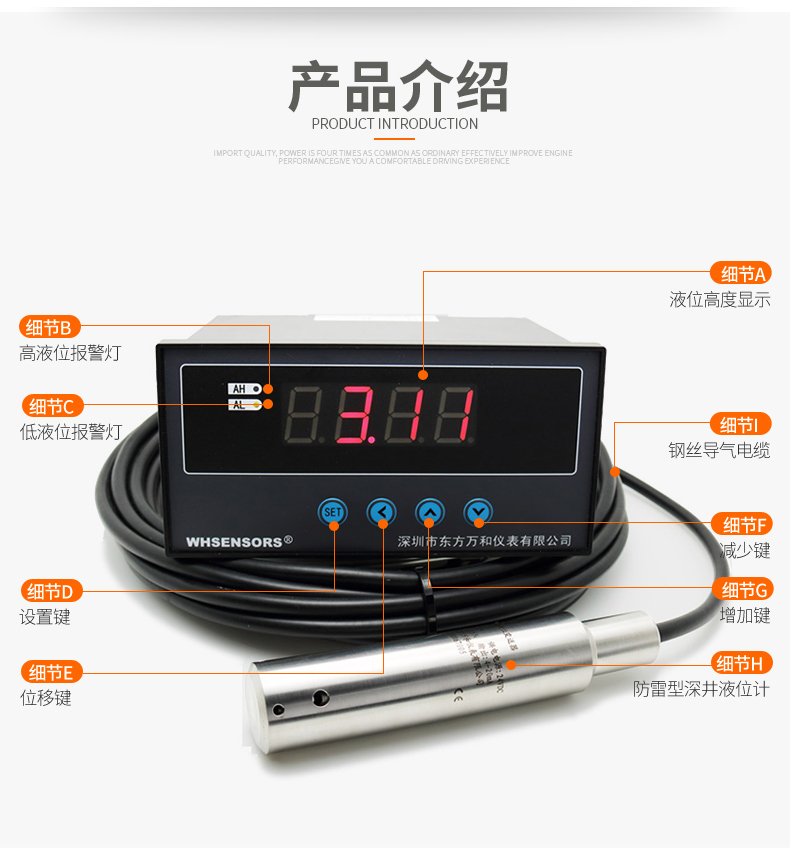

1 WH311地下水位监测仪可以在控制室实时显示地下水实际深度，方便地下水监测为地下水监测管理部门对辖区内地下水水位、水质等数据进行监测，以便及时掌握动态变化情况，对地下水进行长期的保护。

2 WH311地下水位测量仪（记录型）配套我们WH系列记录仪，可以实时记录水位资料，并可以拷贝出数据，曲线图或者表格的方式。

3WH311地下水位测量仪配合深井泵， WH311显示仪不仅可以实时显示，还配备了高低液位报警功能，可以联动水泵，实现自动补水和防止深井泵空转烧坏的问题
